深圳步进电机减速器电机厂家为您揭秘:步进电机驱动的设计及选型

来源: | 发布日期:2021-12-27

很多厂家关心步进电机驱动的设计及选型,但由太专业资料看不懂,今天深圳步进电机减速器电机厂家-顺昌电机小编,为您揭秘步进电机驱动的设计及选型,想知道是什么吗?大家就跟顺昌电机小编一起来看看吧!

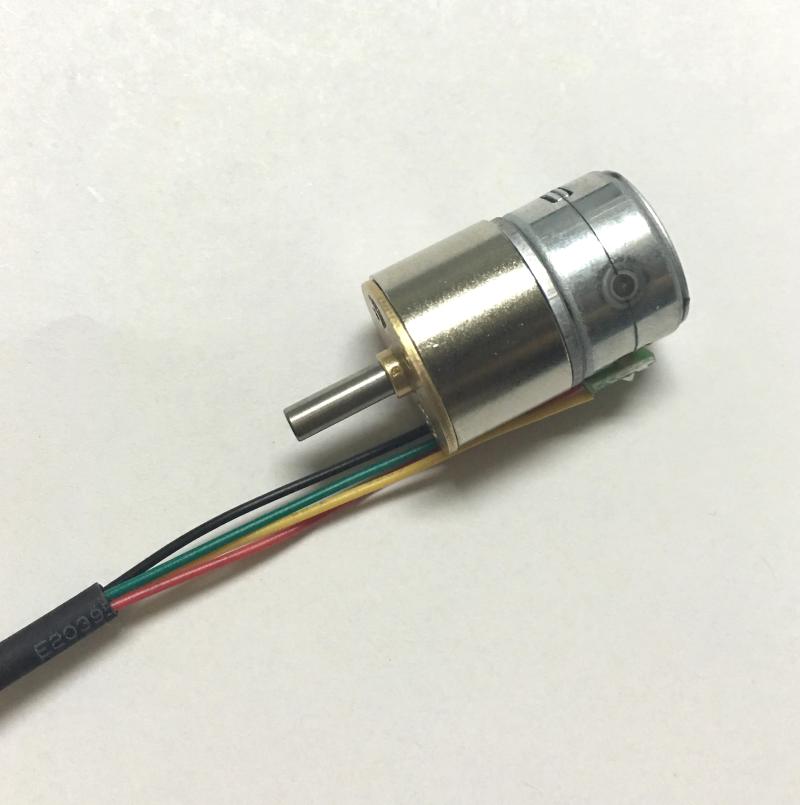

深圳步进电机加速器厂家

步进电机是一种用于控制的特殊电机,其旋转角度固定(称为'步距角')其特点是没有积累误差(精度为100)%), 因此,它被广泛应用于各种开环控制。步进电机由电子装置驱动,即步进电机驱动,将控制系统发出的脉冲信号转换为步进电机的角位移, 或者说: 控制系统发出每个脉冲信号,步进电机通过驱动旋转一步距离。因此,步进电机的速度与脉冲信号的频率成正比。因此,控制步进脉冲信号的频率可以准确调整电机的速度;控制步进脉冲的数量可以准确定位电机的目的。

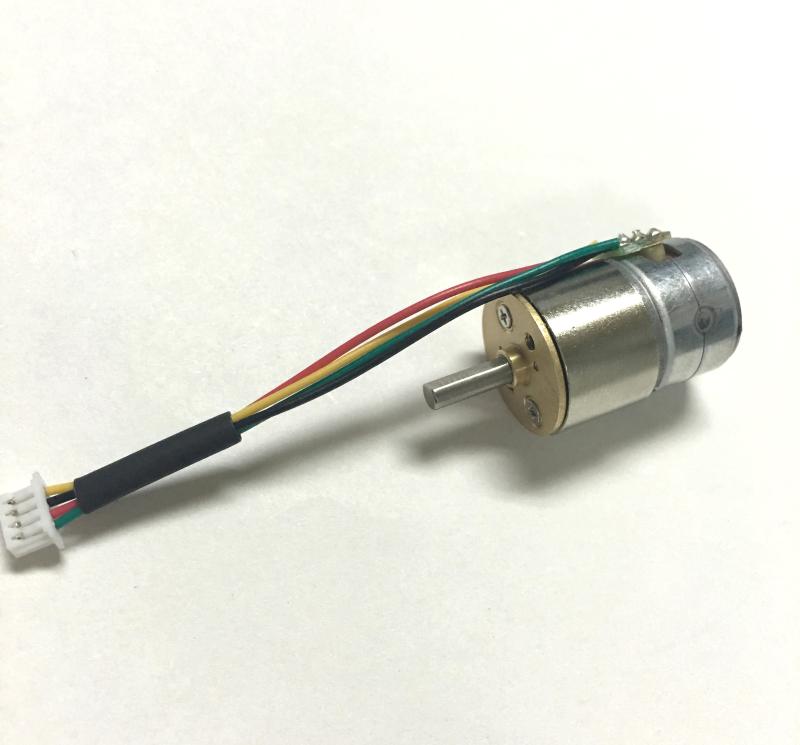

深圳步进电机减速器厂家

步进电机由细分驱动器驱动,步距角较小。例如,当驱动器在10个细分状态下工作时,步距角只是电机固有步距角的十分之一,即:‘当驱动器在不细分的步进状态下工作时,控制系统每个步进脉冲,电机旋转1.8°;当细分驱动器在10细分状态下工作时,电机只转动0.18° ,这是细分的基本概念。细分功能完全由驱动器通过精确控制电机的相电流产生,与电机无关。驱动细分的主要优点是完全除去了电机的低频振荡。低频振荡是步进电机(特别是反应电机)的固有特性,细分是除去它的途径。如果您的步进电机有时必须在共振区域工作(如电弧),则选择细分驱动器的选择。提高了电机的输出扭矩。特别是对于三相反应电机,其扭矩比不细分增加约30个-40% 。提高了电机的分辨率。步距角降低,步距均匀性提高,‘提高电机的分辨率‘是不言而喻的。以上是步进电机的基本原理,接下来,针对步进电机驱动的设计、选型实战经验进行总结:选择保持转矩(HOLDING TORQUE)保持扭矩,也称为静态扭矩,是指定子在步进电机通电但不旋转时锁定转子的扭矩。由于步进电机低速运行时的扭矩接近保持扭矩,步进电机的扭矩随着速度的增加而迅速衰减,输出功率随着速度的增加而变化,因此保持扭矩是衡量步进电机负载能力的重要参数之一。例如,一般没有解释N.m步进电机可以理解为1N.m。步进电机成本低,步距角至少为1.8 低速时振动大,高速时扭矩下降快,适用于高速、精度和稳定性要求低的场合;三相步进电机步距角至少为1.5度,振动小于两相步进电机,低速性能优于两相步进电机,高速度高于30%至50%,适用于高速、精度和稳定性要求高的场合;5相步进电机步距小,低速性能优于3相步进电机,但成本高,适用于中低速段,精度和稳定性要求高。步进电机的选择应遵循先选择电机后选择驱动器的原则,首先明确负载特性,然后通过比较不同类型的步进电机的静态扭矩和矩频曲线,找到与负载特性匹配的步进电机当精度要求较高时,应采用机械减速装置,使电机低噪声状态下工作;如有必要,应通过改变电压、电流或增加阻尼来避免电机在振动区工作;在电源电压方面,建议57电机采用直流24V-36V、86电机采用直流46V、110电机高于直流80V;大旋转惯性负载应选择座椅号大的电机;当大惯性负载和高工作速度时,电机应逐渐加速,防止电机故障,降低噪音,提高停机定位精度;由于步进电机扭矩一般为40Nm超出此扭矩范围,运行速度大于1000RPM伺服电机服电机的选择,一般交流伺服电机可正常运行3000RPM,直流伺服电机可正常运行1万台RPM。选择驱动器和细分数好不要选择步骤状态,因为步骤振动较大;尽量选择小电流、大电感、低压驱动器;大于工作电流的驱动器,低振动或高精度的细分驱动器,高压驱动器的大扭矩电机,以获得良好的高速性能;当电机实际使用速度通常较高,精度和稳定性要求较低时,无需选择高细分驱动器,以节省成本;在电机实际使用速度通常很低的情况下,应选择较大的细分数,以确保平稳运行,减少振动和噪声;简而言之,在选择细分数时,应综合考虑电机的实际运行速度、负载扭矩范围、减速器设置、精度要求、振动和噪声要求等。

深圳步进电机减速器电机厂家顺昌电机专注步进电机减速器电机定制生产20年,欢迎广大客户来电咨询联系电话:13510011258
