深圳直流减速电机电机厂家为您揭秘:微型直流减速电机运行条件计算方法
来源: | 发布日期:2022-08-15

大家在研发微型减速电机时,有的客户问过这种问题:“小型直流减速电机减速箱输出轴里的转矩负载,怎么计算微电机 减速箱组合的运作标准呢(如电流量、转速比这些)?”今天深圳直流减速电机电机厂家-顺昌电机小编,为您揭秘微型直流减速电机运行条件计算方法,想知道是什么吗?大家就跟顺昌电机小编一起来看看吧!

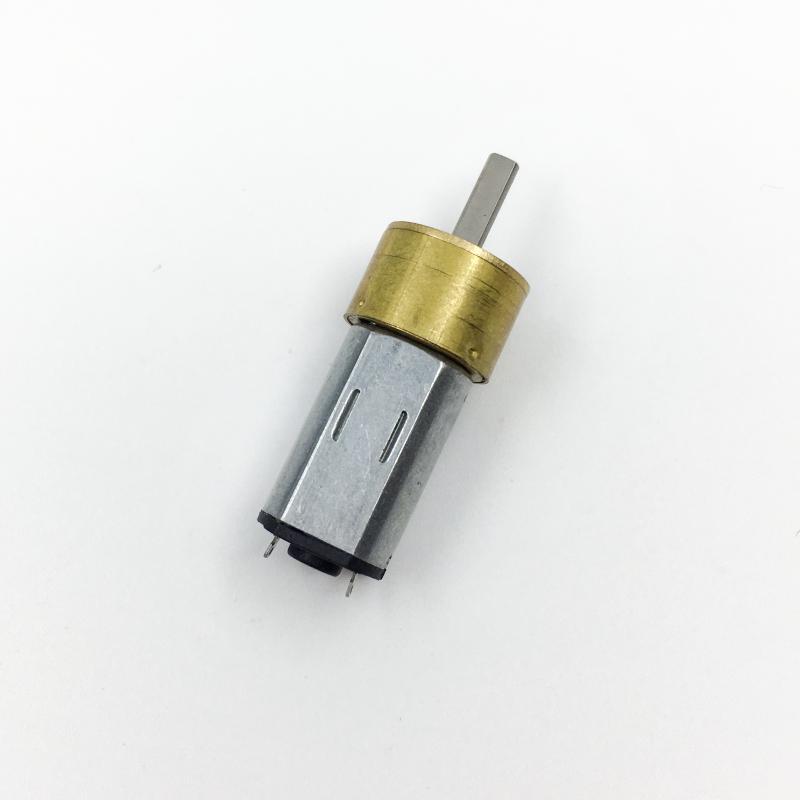

深圳直流减速电机厂家

微型马达产品工程师进行了如下所示举例说明:假定应用小型直流减速电机N20(直流无刷电机) 16/7,43:1(传动比)并且在直流无刷电机接线端子上连接12V电流,输出轴扭矩为71mNm。 微型减速电机 这时传动比为43:1的减速齿轮箱16/7的数据分析表效率值为70%,这代表直流无刷电机所产生的扭矩30%会到减速箱损害。简单的解决方案就是把扭矩适当增加总数,并测算,就像减速齿轮箱为100%,这在种前提下,将减速齿轮导出扭矩提升了30%,扭矩便达到92mNm。 即:扭矩=71mNm×1.3=92mNm 随后,反射面回直流无刷电机的扭矩便是总扭矩除于齿轮传动比: 电动机扭矩= 92 mNm÷43 = 2.1 mNm 小型直流减速电机转矩常数是占比常量,它界定了小型直流减速电机轴里的转矩与小型直流减速电机绕阻中电流量相互关系。

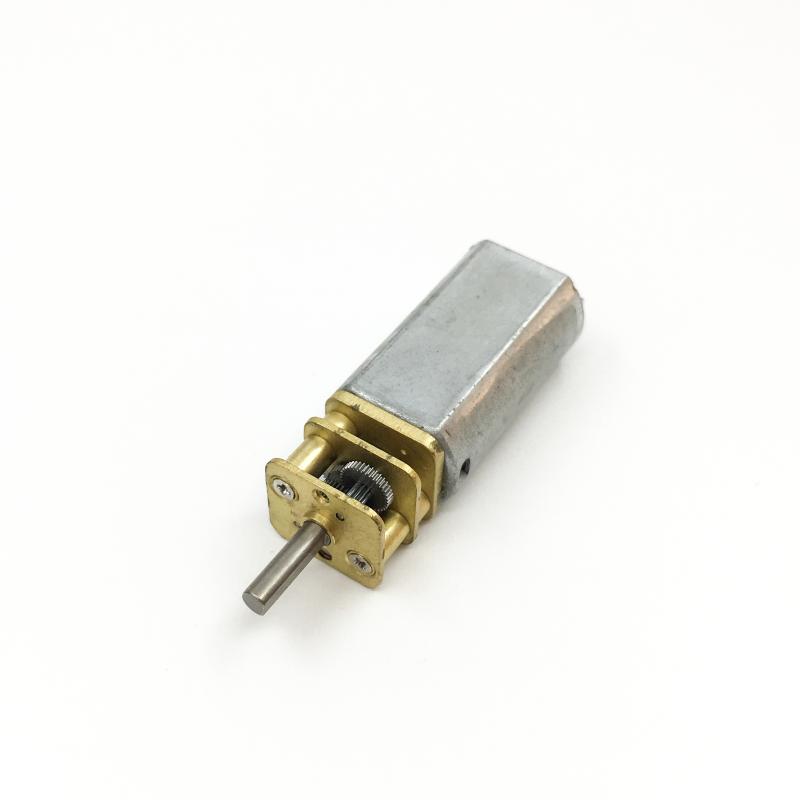

深圳直流减速电机厂家

在这样的情况下,电动机N20电动机的转矩常量为14.3 mNm / A。换句话说,电动机绕阻中每增加1 Amp,电动机会产生14.3 mNm的扭矩。在这样的情况下,电动机常量的为0.070 A / mNm。因为己经计算出电动机轴里的转矩为2.1 mNm,因而可以用转矩常量的来算因为外界负载而引起的小型直流减速电机电流量: 电流量=0 .070 A / mNm x 2.1 mNm = 147 mA 小型直流减速电机内部的磨擦不大,必须一定比例的电流量来推动它。该电流量界定为电动机空载电流。在这样的情况下,如该数值8 mA。因为电动机必须147 mA的交流电来推动外界负载,而需要8 mA的交流电来推动其本身内部的磨擦,因而该运用所需要的总电流量为155 mA。 微型减速电机 小型直流减速电机的速度是它所驱动的负载的线性方程。使小型直流减速电机速度与微型直流减速电机转矩负载有关的占比常数是转矩与速度曲线的斜率。通过将列出的电动机满载速度(标称电压和0外界负载中的速度)除于颤振转矩(0速度和较大转矩)来算该直线斜率。针对小型直流减速电机转矩与速度之间的关系曲线的斜率自下式得出: 直线斜率= DY / DX = -7900 rpm / 10.5 mNm = -752 rpm / mNm 一定要注意,直线斜率是负数,表明伴随着电动机负载的提高,速度损害会更大。在这样的情况下,大家测算出直线斜率负载为2.1 mNm。因而,由于该外界转矩负载而造成的直线斜率速度损害为: 速度损害= -752 rpm / mNm x 2..1 mNm = -1579 rpm 在直线斜率轴上并没有负载的情形下,电动机速度也为7,900 rpm。在2.1 mNm的负载下,电动机将从满载值损害1579 rpm。因而,在这里应用中,电动机速度根据下列方法展现: 电动机速度= 7900 rpm-1579 rpm = 6321 rpm 在负载下,减速机输出轴里的电动机速度便是电动机速度除于齿轮比。在这样的情况下: 导出速度= 6321 rpm / 43 = 147 rpm 在预估开始的时候,已考虑了减速器里的功率损耗,因而无需再担忧这一要素。

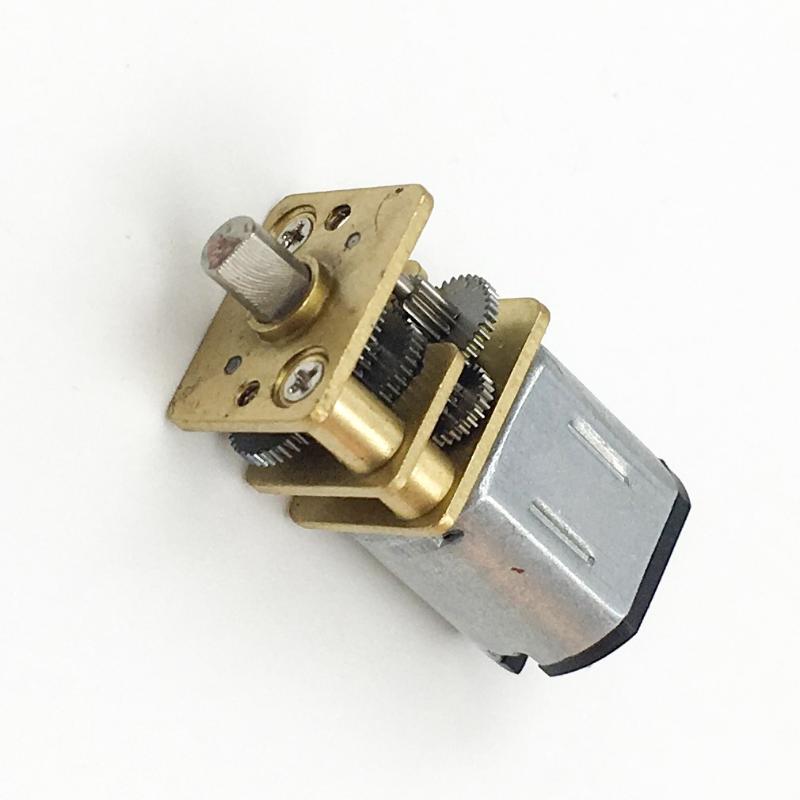

深圳直流减速电机厂家

深圳直流减速电机电机厂家顺昌电机专注直流减速电机定制生产20年,欢迎广大客户来电咨询联系电话:13510011258
